ГОСТ 2591-2006 Прокат сортовой стальной горячекатаный квадратный. Сортамент
ГОСТ 2591-2006
Группа В22
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ПРОКАТ СОРТОВОЙ СТАЛЬНОЙ ГОРЯЧЕКАТАНЫЙ КВАДРАТНЫЙ
Сортамент
Square hot-rolled steel bars. Dimensions
МКС 77.140.60
ОКП 09 3100
09 3200
09 3300
Дата введения 2009-07-01
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 «Межгосударственная система стандартизации. Основные положения» и ГОСТ 1.2-97* «Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Порядок разработки, принятия, применения, обновления и отмены»
________________
* Действует ГОСТ 1.2-2009.
ГОСТ 2591-2006
Сведения о стандарте
1 РАЗРАБОТАН Научно-исследовательским институтом «УкрНИИМет» Украинского государственного научно-технического центра «Энергосталь», Межгосударственным техническим комитетом по стандартизации МТК 327 «Прокат сортовой, фасонный и специальные профили»
2 ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол N 30 от 7 декабря 2006 г.)
За принятие стандарта проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 |
Код страны по |
Сокращенное наименование национального органа по стандартизации |
Азербайджан |
AZ |
Азстандарт |
Армения |
AM |
Минторгэкономразвития |
Беларусь |
BY |
Госстандарт Республики Беларусь |
Казахстан |
KZ |
Госстандарт Республики Казахстан |
Кыргызстан |
KG |
Кыргызстандарт |
Молдова |
MD |
Молдова-Стандарт |
Российская Федерация |
RU |
Федеральное агентство по техническому регулированию и метрологии |
Таджикистан |
TJ |
Таджикстандарт |
Узбекистан |
UZ |
Узстандарт |
Украина |
UA |
Госпотребстандарт Украины |
4 Настоящий стандарт соответствует региональному стандарту ЕН 10059:2003* «Прокат сортовой стальной горячекатаный квадратный общего назначения. Размеры и предельные отклонения по форме и размерам» (EN 10059:2003 «Hot rolled square steel bars for general purposes — Dimensions and tolerances on shape and dimensions») в части требований к сортаменту.
________________
* Доступ к международным и зарубежным документам, упомянутым здесь и далее по тексту, можно получить, перейдя по ссылке на сайт. — Примечание изготовителя базы данных.
Степень соответствия — неэквивалентный (NEQ)
5 Приказом Федерального агентства по техническому регулированию и метрологии от 9 сентября 2008 г. N 196-ст межгосударственный стандарт ГОСТ 2591-2006 введен в действие в качестве национального стандарта Российской Федерации с 1 июля 2009 г.
6 ВЗАМЕН ГОСТ 2591-88
7 ПЕРЕИЗДАНИЕ. Октябрь 2012 г.
Информация о введении в действие (прекращении действия) настоящего стандарта публикуется в указателе «Национальные стандарты».
Информация об изменениях к настоящему стандарту публикуется в указателе «Национальные стандарты», а текст изменений — в информационных указателях «Национальные стандарты». В случае пересмотра или отмены настоящего стандарта соответствующая информация будет опубликована в информационном указателе «Национальные стандарты»
1 Область применения
Настоящий стандарт распространяется на сортовой стальной горячекатаный прокат квадратного сечения (далее — прокат) с размерами сторон от 6 до 200 мм включительно.
Прокат размерами свыше 200 мм изготовляют по согласованию изготовителя с потребителем (по согласованной спецификации).
2 Классификация. Основные параметры и размеры
2.1 Прокат подразделяют:
— по точности прокатки:
повышенной — Б1, Б2;
обычной — В1, В2, В3, В4, В5;
— по длине:
мерной — МД;
мерной с немерной длиной — МД1;
кратной мерной — КД;
кратной мерной с немерной длиной — КД1;
немерной — НД;
ограниченной в пределах немерной — ОД;
ограниченной с немерной длиной — ОД1*1;
в мотках — НМД;
— по предельным отклонениям по длине проката мерной и кратной мерной длины по группам: БД и ВД;
— по кривизне на классы: I, II, III, IV.
_______________
1) При поставке проката мерной с немерной длиной (МД1), кратной мерной с немерной длиной (КД1) и ограниченной с немерной длиной (ОД1) допускается наличие проката немерной длины в количестве не более 5% массы партии.

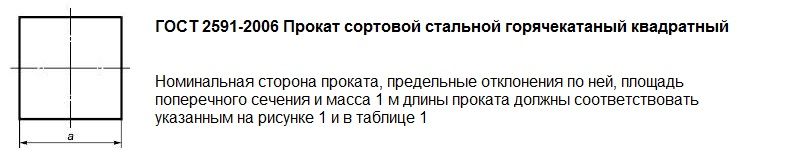

Рисунок 1. Номинальная сторона проката, предельные отклонения по ней, площадь поперечного сечения и масса 1 м длины проката
2.2 Номинальная сторона проката, предельные отклонения по ней, площадь поперечного сечения и масса 1 м длины проката должны соответствовать указанным на рисунке 1 и в таблице 1.
Рисунок 1
Таблица 1
Номинальная сторона квадрата a, мм |
Предельное отклонение, мм, при точности прокатки |
Площадь поперечного сечения, см2 |
Масса 1 м длины проката, кг |
|||
Б1 |
Б2* |
В1 |
В2* |
|||
6,0 |
+0,1 |
±0,30 |
+0,3 |
±0,4 |
0,360 |
0,283 |
7,0 |
0,490 |
0,385 |
||||
8,0 |
0,640 |
0,502 |
||||
9,0 |
0,810 |
0,636 |
||||
10,0 |
1,000 |
0,785 |
||||
11,0 |
1,210 |
0,950 |
||||
12,0 |
1,440 |
1,130 |
||||
13,0 |
1,690 |
1,327 |
||||
14,0 |
1,960 |
1,539 |
||||
15,0 |
±0,5 |
2,250 |
1,766 |
|||
16,0 |
2,560 |
2,010 |
||||
17,0 |
2,890 |
2,269 |
||||
18,0 |
3,240 |
2,543 |
||||
19,0 |
3,610 |
2,834 |
||||
20,0 |
+0,2 |
±0,35 |
+0,4 |
4,000 |
3,140 |
|
21,0 |
4,410 |
3,462 |
||||
22,0 |
4,840 |
3,799 |
||||
23,0 |
5,290 |
4,153 |
||||
24,0 |
5,760 |
4,522 |
||||
25,0 |
6,250 |
4,906 |
||||
26,0 |
+0,2 |
±0,45 |
+0,3 |
±0,6 |
6,760 |
5,307 |
27,0 |
7,290 |
5,723 |
||||
28,0 |
7,840 |
6,154 |
||||
29,0 |
8,410 |
6,602 |
||||
30,0 |
9,000 |
7,065 |
||||
32,0 |
+0,4 |
10,240 |
8,038 |
|||
34,0 |
11,560 |
9,075 |
||||
35,0 |
12,250 |
9,616 |
||||
36,0 |
±0,8 |
12,960 |
10,174 |
|||
38,0 |
14,440 |
11,335 |
||||
40,0 |
16,000 |
12,560 |
||||
42,0 |
17,640 |
13,847 |
||||
45,0 |
+0,2 |
±0,60 |
+0,4 |
20,250 |
15,896 |
|
46,0 |
21,160 |
16,611 |
||||
48,0 |
23,040 |
18,086 |
||||
50,0 |
25,000 |
19,625 |
||||
52,0 |
±1,0 |
27,040 |
21,226 |
|||
55,0 |
30,250 |
23,746 |
||||
58,0 |
33,640 |
26,407 |
||||
60,0 |
+0,3 |
±0,70 |
+0,5 |
36,000 |
28,260 |
|
63,0 |
39,690 |
31,157 |
||||
65,0 |
42,250 |
33,166 |
||||
70,0 |
49,000 |
38,465 |
||||
75,0 |
56,250 |
44,156 |
||||
80,0 |
+0,3 |
±0,80 |
+0,5 |
64,000 |
50,240 |
|
85,0 |
72,250 |
56,716 |
||||
90,0 |
81,000 |
63,585 |
||||
93,0 |
±1,3 |
86,490 |
67,895 |
|||
95,0 |
90,250 |
70,846 |
||||
100,0 |
+0,4 |
±1,05 |
+0,6 |
100,000 |
78,500 |
|
105,0 |
±1,5 |
110,250 |
86,546 |
|||
110,0 |
121,000 |
94,985 |
||||
115,0 |
132,250 |
103,816 |
||||
120,0 |
+0,6 |
±1,30 |
+0,8 |
144,000 |
113,040 |
|
125,0 |
±1,8 |
156,250 |
122,656 |
|||
130,0 |
169,000 |
132,665 |
||||
135,0 |
182,250 |
143,066 |
||||
140,0 |
196,000 |
153,860 |
||||
145,0 |
210,250 |
165,046 |
||||
150,0 |
225,000 |
176,625 |
||||
160,0 |
— |
— |
+0,9 |
— |
256,000 |
200,960 |
170,0 |
289,000 |
226,865 |
||||
180,0 |
324,000 |
254,340 |
||||
190,0 |
361,000 |
283,385 |
||||
200,0 |
400,000 |
314,000 |
||||
* По согласованию изготовителя с потребителем (по согласованной спецификации). |
2.2.1 Прокат с точностью прокатки В2 (таблица 1) допускается изготовлять с плюсовыми предельными отклонениями, равными по величине сумме предельных отклонений по стороне квадрата (ВЗ).
2.3 По согласованию изготовителя с потребителем (по согласованной спецификации) прокат изготовляют с плюсовыми предельными отклонениями (В4), указанными в таблице 2.
Таблица 2 в миллиметрах
Номинальная сторона квадрата a |
Предельное отклонение, не более |
|||||
От |
6 |
до |
9 |
включ. |
+0,5 |
|
Св. |
9 |
« |
19 |
« |
+0,6 |
|
« |
19 |
« |
25 |
« |
+0,8 |
|
« |
25 |
« |
30 |
« |
+0,9 |
|
« |
30 |
« |
200 |
« |
Суммы предельных отклонений для проката точности В1 — в соответствии с таблицей 1 |
2.4 По согласованию изготовителя с потребителем (по согласованной спецификации) прокат (В5) изготовляют в соответствии с таблицей 3.
Таблица 3 в миллиметрах
Номинальная сторона квадрата a |
Диагональ |
75,0±0,8 |
93,0±1,1 |
85,0±1,0 |
97,0±1,1 |
85,0±1,0 |
102,0±1,1 |
105,0±1,4 |
121,0±2,0 |
115,0±1,4 |
136,0±2,0 |
120,0±1,4 |
141,0±2,0 |
127,0±1,7 |
166,0±2,4 |
154,0±2,0 |
182,0±3,0 |
180,0±2,5 |
204,0±3,5 |
200,0±5,0 |
230,0±7,0 |
2.5 Прокат изготовляют в прутках. По согласованию изготовителя с потребителем (по согласованной спецификации) прокат со стороной квадрата до 42 мм включительно изготовляют в мотках.
2.6 Прокат изготовляют длиной:
от 2 до 12 м включительно — из углеродистой обыкновенного качества и низколегированной стали;
от 2 до 6 м включительно — из качественной углеродистой и легированной стали;
от 1 до 6 м включительно — из высоколегированной стали.
По согласованию изготовителя с потребителем (по согласованной спецификации) прокат изготовляют немерной длиной в пределах от 3 до 13 м включительно, при этом 10% прутков от массы партии могут иметь меньшую длину, но не менее 75% минимальной длины.
2.7 Предельные отклонения на изготовляемую длину проката мерной или кратной мерной длины не должны превышать значений, указанных в таблице 4.
Таблица 4
Длина проката, м |
Предельное отклонение, мм |
Длина проката, м |
Предельное отклонение, мм |
Группа БД |
Группа ВД*1 |
||
До 4 включ. |
+30 |
От 3 до 13 включ. |
±100 |
Св. 4 до 6 включ. |
+50 |
От 6 до 13 включ. |
±50 |
Св. 6 до 12 включ. |
+70 |
До 6 |
±25 |
Для всех длин*1 |
Только с плюсовыми предельными отклонениями*2 |
||
*1 По согласованию изготовителя с потребителем (по согласованной спецификации). |
2.8 Притупление углов проката не должно превышать значений, указанных в таблице 5.
Таблица 5 в миллиметрах
Номинальная сторона квадрата a |
Притупление углов, не более |
||||
До |
12 |
включ. |
0,6 |
||
Св. |
12 |
до |
20 |
включ. |
1,0 |
Св. |
20 |
до |
30 |
включ. |
1,5 |
Св. |
30 |
до |
50 |
включ. |
2,5 |
Св. |
50 |
до |
100 |
включ. |
Не более 0,15 стороны квадрата |
Св. |
100 |
до |
200 |
включ. |
2.8.1 По согласованию изготовителя с потребителем (по согласованной спецификации) притупление углов проката со стороной квадрата свыше 50 мм до 100 мм включительно не должно превышать 3,0 мм, свыше 100 мм до 200 мм включительно — 4,0 мм.
2.8.2 Для проката со стороной квадрата до 50 мм включительно из легированной и высоколегированной стали притупление углов проката не должно превышать 0,15 стороны квадрата.
2.9 Кривизна проката не должна превышать значений, указанных в таблице 6.
Таблица 6
Номинальная сторона квадрата a, мм |
Кривизна, % длины, не более, для классов |
|||||||
I*1 |
II |
III |
IV |
|||||
До |
25 |
включ. |
0,2 |
0,50 |
Не регламентирована |
Не регламентирована |
||
Св. |
25 |
до |
80 |
включ. |
0,40 |
0,4 |
0,5 |
|
« |
80 |
« |
200 |
« |
0,25 |
|||
*1 По требованию потребителя (по согласованной спецификации). |
2.10 Форму поперечного сечения проката определяют двумя способами: разностью диагоналей или отклонением от прямого угла. Способ контроля выбирает изготовитель и указывает в документе о качестве.
2.10.1 Разность диагоналей в одном сечении не должна превышать удвоенной суммы предельных отклонений по стороне квадрата до 20 мм включительно, свыше 20 мм — суммы предельных отклонений по стороне квадрата.
По согласованию изготовителя с потребителем (по согласованной спецификации) разность диагоналей не должна превышать 70% суммы предельных отклонений по стороне квадрата точности прокатки Б1 до 35 мм включительно, точности прокатки В1 — до 60 мм включительно.

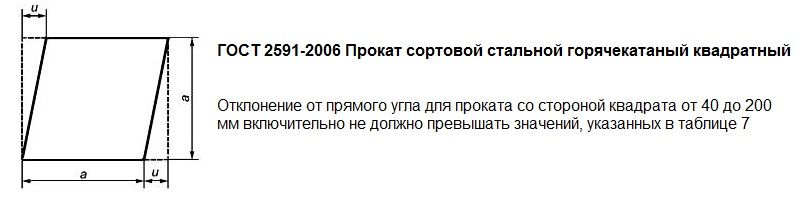

Рисунок 2. Отклонение от прямого угла
2.10.2 Отклонение от прямого угла (u) (рисунок 2) для проката со стороной квадрата от 40 до 200 мм включительно не должно превышать значений, указанных в таблице 7.
Рисунок 2
Таблица 7 в миллиметрах
Номинальная сторона квадрата a |
Допустимое отклонение от прямого угла u |
||||
От |
40 |
до |
50 |
включ. |
1,50 |
Св. |
50 |
« |
75 |
« |
2,25 |
« |
75 |
« |
100 |
« |
3,00 |
« |
100 |
« |
200 |
« |
4,50 |
2.11 Скручивание прутка проката не должно превышать требований, указанных в таблице 8.
Таблица 8
Номинальная сторона квадрата a, мм |
Предельные отклонения по скручиванию |
|||||
на 1 м |
на общую длину проката, не более |
|||||
До |
14 |
включ. |
4° |
24° |
||
Св. |
14 |
до |
50 |
включ. |
3° |
18° |
Св. |
50 |
до |
200 |
включ. |
3° |
15° |
2.12 Кривизну проката измеряют на участке длиной не менее 1 м на расстоянии не менее 100 мм от конца прутка.
2.13 Стороны проката, притупление углов, разность диагоналей или отклонение от прямого угла измеряют на расстоянии не менее 100 мм от конца прутка и не менее 1,5 м от конца мотка при массе мотка до 250 кг и на расстоянии не менее 3,0 м при массе мотка свыше 250 кг.
2.13.1 По согласованию изготовителя с потребителем (по согласованной спецификации) стороны проката, притупление углов и разность диагоналей или отклонение от прямого угла и кривизну проката измеряют на расстоянии не менее 150 мм от конца прутка.
